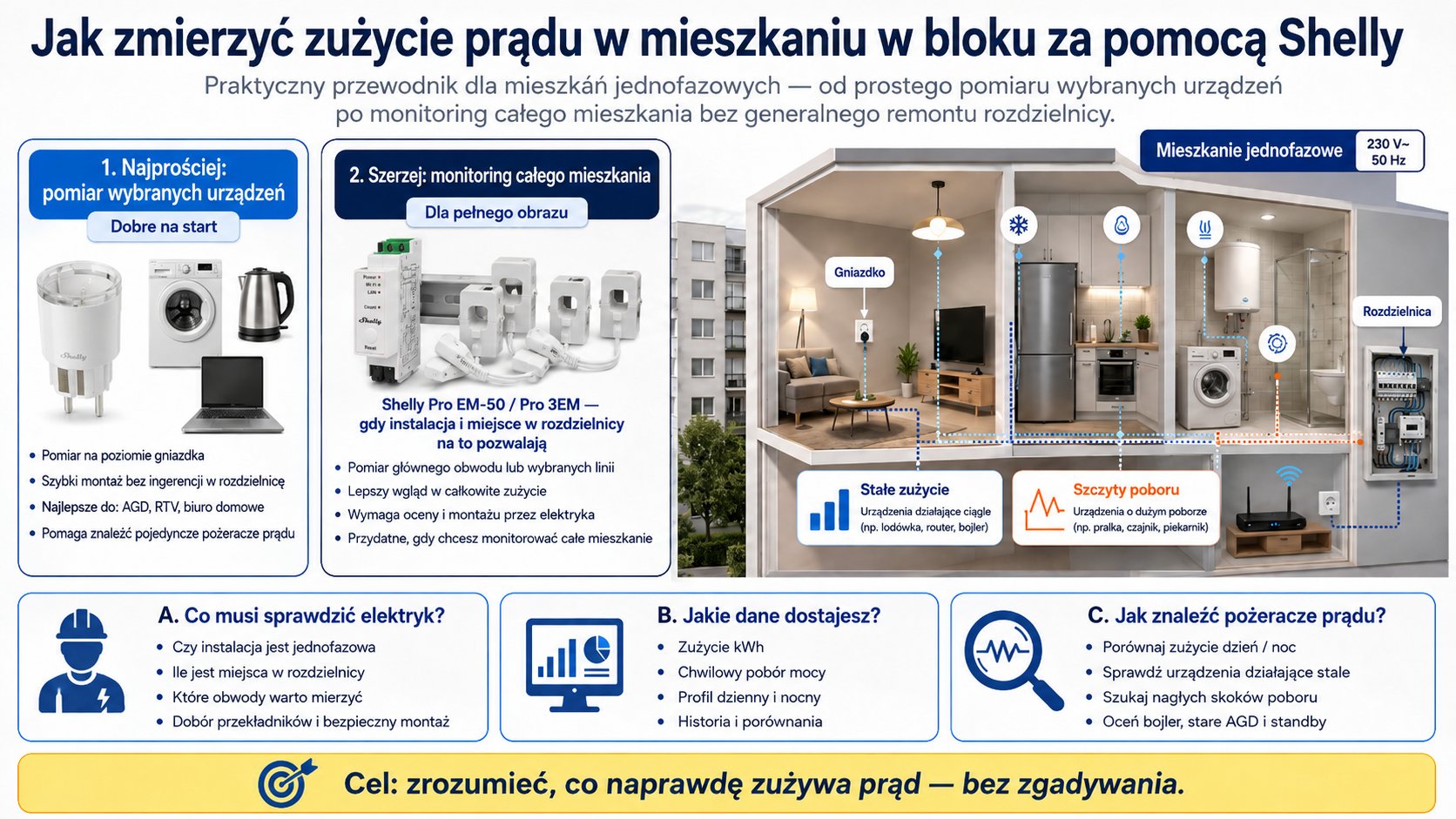

Jak zmierzyć zużycie prądu w mieszkaniu w bloku za pomocą Shelly

Dlaczego warto mierzyć zużycie prądu w mieszkaniu?

Jeśli rachunek ciągle rośnie, pierwsze pytanie jest proste: dokąd trafia energia? W mieszkaniu, zwłaszcza jednofazowym, nie zawsze potrzebujesz pełnego remontu instalacji, aby uzyskać użyteczne odpowiedzi. W wielu przypadkach odpowiedni system monitorowania pokaże, czy problemem jest jedno urządzenie, pobór w trybie czuwania, czy też podstawowe zużycie całego mieszkania.

Praktyczny cel nie polega tylko na zobaczeniu liczby na ekranie. Chodzi o zrozumienie wzorców: co działa przez cały dzień, co generuje skoki wieczorem i które urządzenia po cichu najbardziej podnoszą miesięczny rachunek. Zgodnie z wytycznymi dotyczącymi monitorowania energii, śledzenie zużycia w czasie to jeden z najszybszych sposobów na wykrycie największych obciążeń i ograniczenie marnotrawstwa Energy Saver.

Dwa najprostsze sposoby monitorowania zużycia energii

Dla mieszkańców bloków są dwie praktyczne drogi. Pierwsza to monitoring na poziomie gniazdka, czyli pomiar urządzenia podłączonego do inteligentnego gniazdka z funkcją pomiaru energii. Druga to monitoring w rozdzielnicy, gdzie na szynie DIN montuje się licznik w panelu elektrycznym, aby mierzyć jeden obwód lub szerzej całe zasilanie mieszkania.

Kluczowa różnica to zakres. Licznik w gniazdku pokazuje zużycie jednego urządzenia. Licznik w panelu daje szerszy obraz zużycia w mieszkaniu, w tym pobór podstawowy i ogólne piki. Żadne z tych rozwiązań nie jest samo w sobie idealne, więc właściwy wybór zależy od tego, czego chcesz się dowiedzieć.

Opcja 1: monitoring na poziomie gniazdka

Monitoring na poziomie gniazdka to najprostszy sposób na start. Inteligentne gniazdko z pomiarem energii, takie jak Shelly Plug S, może pokazać zużycie urządzenia podłączonego do konkretnego gniazdka. Jest to przydatne w przypadku sprzętów, które łatwo podłączyć, takich jak telewizor, router, komputer stacjonarny, ekspres do kawy czy osuszacz powietrza.

Dla wielu osób to wystarczy, by odpowiedzieć na bardzo częste pytanie: które urządzenia są najdroższe w eksploatacji? To także mało problematyczny sposób na sprawdzenie zużycia przed inwestycją w bardziej zaawansowany system.

• Pokazuje zużycie energii jednego podłączonego urządzenia.
• Dobrze sprawdza się do tymczasowych testów lub jednorazowych porównań.
• Pomaga oszacować pobór w trybie czuwania i dzienny koszt pracy.
• Nie mierzy całego mieszkania.

Opcja 2: monitoring w rozdzielnicy z Shelly Pro EM-50 lub Shelly Pro 3EM

Jeśli chcesz zrozumieć całkowite zużycie w mieszkaniu, licznik w panelu jest pełniejszym rozwiązaniem. Shelly Pro EM-50 to licznik energii na szynę DIN przeznaczony do monitoringu jednofazowego, co czyni go naturalnym wyborem dla wielu mieszkań w blokach. Dokumentacja produktu wyjaśnia również, że jest przeznaczony do instalacji w rozdzielnicy i służy do precyzyjnego śledzenia zużycia energii elektrycznej Shelly Pro EM Knowledge Base.

Shelly Pro 3EM z kolei został zaprojektowany do monitorowania do trzech obwodów i lepiej sprawdza się w instalacjach trójfazowych lub wieloobwodowych. W typowym mieszkaniu jednofazowym może być rozwiązaniem większym, niż potrzebujesz, chyba że masz szczególny cel instalacyjny, taki jak śledzenie kilku oddzielnych zasileń albo przygotowanie się do bardziej złożonego układu w przyszłości Shelly Pro 3EM Knowledge Base.

Co elektryk musi sprawdzić przed instalacją

Prace wewnątrz rozdzielnicy powinien wykonywać wykwalifikowany elektryk. Dokumentacja urządzeń z platformy Pro EM zaznacza, że instalacja panelowa wymaga okablowania w rozdzielnicy, co nie jest zadaniem dla osób bez odpowiednich uprawnień i doświadczenia Shelly Pro EM Knowledge Base.

Przed montażem czegokolwiek elektryk powinien sprawdzić kilka praktycznych kwestii:

1. Czy mieszkanie rzeczywiście ma zasilanie jednofazowe i czy wybrany licznik pasuje do takiej instalacji.
2. Czy na szynie DIN i wewnątrz rozdzielnicy jest wystarczająco dużo miejsca na licznik oraz ewentualne przekładniki prądowe, jeśli będą potrzebne.
3. Który przewód lub obwód należy mierzyć: całe zasilanie mieszkania, jeden obwód odgałęziony czy konkretną podgrupę.
4. Czy podczas instalacji można bezpiecznie odłączyć zasilanie rozdzielnicy i czy okablowanie spełnia lokalne przepisy elektryczne.
5. Czy rozmieszczenie przekładników prądowych, jeśli są stosowane, pozwoli poprawnie objąć właściwe zasilanie bez zakłócania innych przewodów.

Jakie dane faktycznie zobaczysz

Niezależnie od tego, czy używasz inteligentnego gniazdka, czy licznika panelowego, przydatne dane zwykle mają podobną strukturę, ale inny zakres. Możesz spodziewać się mocy w czasie rzeczywistym, skumulowanego zużycia energii w czasie oraz wykresów historycznych pokazujących, jak zużycie zmienia się w ciągu dnia lub miesiąca. W zależności od urządzenia i konfiguracji aplikacji możesz też zobaczyć napięcie, natężenie, piki oraz sumy dzienne lub miesięczne.

W mieszkaniu jednofazowym wystarczy to, by zauważyć wzorce takie jak stałe nocne zużycie podstawowe, poranny skok związany z podgrzewaniem wody albo utrzymujący się pobór po południu przez sprzęt chłodzący. Taki szerszy obraz jest jednym z powodów, dla których monitoring całego mieszkania może być tak odkrywczy Shelly Pro EM-50.

Jak znaleźć urządzenia zużywające najwięcej prądu

Wykrywanie największych odbiorników to głównie kwestia porównywania. Wytyczne dotyczące monitorowania energii opublikowane przez amerykański Departament Energii wskazują, że śledzenie urządzeń w czasie pomaga zidentyfikować największych użytkowników energii Energy Saver. W mieszkaniu zwykle oznacza to połączenie widoku całego lokalu z testami wybranych urządzeń.

Zacznij od miesięcznego wzorca całkowitego zużycia widocznego na liczniku panelowym, a następnie użyj inteligentnego gniazdka do sprawdzenia pojedynczych urządzeń, które generują największy udział w zużyciu. Jest to szczególnie pomocne w przypadku sprzętów, które pracują często albo mają elementy grzewcze, sprężarki lub silniki.

• Mierz jedno urządzenie naraz za pomocą licznika w gniazdku.
• Porównuj zużycie w dzień, wieczorem i w nocy.
• Szukaj urządzeń, które pobierają energię nawet wtedy, gdy wydaje się, że są bezczynne.
• Sprawdzaj powtarzające się skoki wynikające z cykli grzania lub chłodzenia.
• Porównaj zmierzone zużycie urządzenia z ogólnym poborem podstawowym mieszkania.

Typowe pożeracze prądu w mieszkaniu często obejmują grzejniki elektryczne, elektryczne podgrzewacze wody, suszarki bębnowe, stare lodówki, osuszacze powietrza oraz stale działający sprzęt rozrywkowy lub IT. Licznik w gniazdku doskonale nadaje się do sprawdzania pojedynczego urządzenia; licznik panelowy lepiej pokazuje, jak te urządzenia sumują się w całym mieszkaniu.

Które rozwiązanie wybrać?

Jeśli chcesz odpowiedzieć tylko na pytania typu „Ile zużywa ta lodówka?” albo „Czy telewizor pobiera prąd w trybie standby?”, zacznij od inteligentnego gniazdka. Jest tańsze, łatwiejsze we wdrożeniu i idealne do szybkich testów. W takim przypadku Shelly Plug S zapewnia widoczność na poziomie urządzenia bez ingerencji w rozdzielnicę.

Jeśli chcesz zrozumieć całe mieszkanie — zwłaszcza przy powtarzających się wysokich rachunkach, niewyjaśnionym poborze podstawowym albo dziennych szczytach zapotrzebowania — bardziej odpowiedni będzie licznik panelowy. W typowym mieszkaniu jednofazowym Shelly Pro EM-50 jest wyborem bardziej bezpośrednio dopasowanym do potrzeb. Shelly Pro 3EM ma sens głównie wtedy, gdy naprawdę potrzebujesz monitoringu wieloobwodowego lub trójfazowego, a nie standardowego śledzenia jednofazowego mieszkania.

Bezpieczeństwo, ograniczenia i praktyczne wskazówki

Warto pamiętać o kilku ważnych ograniczeniach. Po pierwsze, pojedynczy licznik nie wyjaśnia automatycznie każdego odbiornika w mieszkaniu. Jeśli kilka urządzeń korzysta z tego samego obwodu, licznik panelowy pokaże ich łączny efekt, ale nie każde urządzenie osobno. Dlatego podliczanie z użyciem inteligentnych gniazdek może być nadal przydatne nawet po zainstalowaniu monitora na poziomie rozdzielnicy.

Po drugie, nie przeciążaj gniazdek wieloma adapterami tylko po to, by uzyskać monitoring. Z licznika w gniazdku należy korzystać w granicach parametrów elektrycznych gniazda i samego urządzenia. Po trzecie, jeśli mieszkasz w lokalu wynajmowanym, sprawdź, czy wolno Ci modyfikować rozdzielnicę albo czy właściciel musi zatwierdzić instalację.

Jeśli chcesz jak najszybciej uzyskać użyteczne wnioski, zacznij od inteligentnego gniazdka i przetestuj jedno lub dwa podejrzane urządzenia. Jeśli potrzebujesz pełnego obrazu zużycia w mieszkaniu jednofazowym, przejdź do monitoringu panelowego z urządzeniem zaprojektowanym do tego celu, takim jak Shelly Pro EM-50. Z Shelly Pro 3EM korzystaj tylko wtedy, gdy Twoja instalacja elektryczna lub cele pomiarowe rzeczywiście wymagają monitoringu wieloobwodowego.

Innymi słowy: zacznij od małych kroków, zweryfikuj dane i dopiero potem przechodź do rozdzielnicy, jeśli dodatkowa widoczność jest warta wysiłku instalacyjnego. To zwykle najbezpieczniejszy i najbardziej praktyczny sposób mierzenia zużycia energii w mieszkaniu bez dużego przerabiania instalacji.
