🌱 Przegląd
Steffen Berthold zamienił swoją miłość do podróży — i przyznawane przez siebie zamiłowanie do „leniwego ogrodnictwa” — w inspirację do stworzenia w pełni zautomatyzowanego systemu nawadniania. Cel: utrzymać rośliny w doskonałej kondycji na tarasie na dachu, w grządkach podwyższonych i w dużym ogrodzie bez codziennego ręcznego podlewania, przy jednoczesnym wykorzystaniu urządzeń Shelly do sterowania i monitorowania.
🏗 Konfiguracja
System łączy cztery urządzenia Shelly, Home Assistant oraz inteligentny sprzęt do nawadniania w wielostrefową sieć podlewania:
Shelly Plug S – Steruje zaworami dla nawadniania tarasu na dachu i grządek podwyższonych.
Shelly 2PM – Zasila i monitoruje pompę w podziemnym zbiorniku na deszczówkę.
Rozdzielacze wody Gardena – Zarządzają nawet sześcioma „odcinkami” nawadniania na strefę.
Mikrokontroler ESP32 i czujniki – Dodają inteligencję dzięki monitorowaniu poziomu wody, ciśnienia i temperatury.
💧 Trójpoziomowy projekt nawadniania

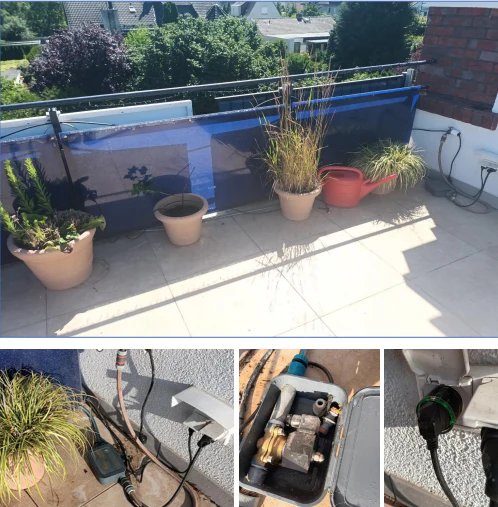

1️⃣ Taras na dachu:
Prosta konfiguracja z użyciem Shelly Plug S do otwierania i zamykania zaworu w systemie mikronawadniania — idealna do donic na balkonie.
2️⃣ Grządka podwyższona:
Rozbudowany system z kolejnym Shelly Plug S, zaworem elektrycznym i rozdzielaczem Gardena zasilającym sześć oddzielnych linii nawadniających dla około 120 roślin.
3️⃣ Ogród:
Najbardziej złożona strefa — z pompą Kärcher BP2 Cistern w podziemnym zbiorniku na deszczówkę, sterowaną przez Shelly 2PM. Czujniki monitorują poziom wody, ciśnienie i wycieki, a Home Assistant koordynuje pracę pompy i zaworów.
📲 Jak to działa
Harmonogramy lub ręczne wyzwalacze w panelu Home Assistant uruchamiają podlewanie.
Shelly Plug S lub 2PM aktywuje zawory/pompy, a timery zapewniają właściwy czas dla każdego odcinka nawadniania.
Czujniki dostarczają danych w czasie rzeczywistym — zatrzymując nawadnianie, jeśli pompa pracuje na sucho, wykryto wyciek wody lub zbiornik się opróżni.
Integracja z pogodą zapobiega podlewaniu w deszczowe dni, a pływaki w zbiorniku pomagają utrzymać poziom rezerwowy.
⚡ Dlaczego Shelly?
Steffen wybrał Shelly ze względu na elastyczność, niezawodność i integrację z Home Assistant:
Ponad 200 urządzeń Shelly zasila jego dom — światła, rolety, przekaźniki, czujniki.
Lokalne sterowanie zapewnia działanie systemu nawet wtedy, gdy Home Assistant przestanie działać.
Liczą się wsparcie i trwałość: w ciągu dwóch lat zepsuły się tylko 2 urządzenia, z czego jedno zostało wymienione w ramach gwarancji.
🌟 Efekty
Ogród bez wysiłku: Rośliny pozostają nawodnione nawet podczas podróży.
Zrównoważone podlewanie: Najpierw wykorzystuje deszczówkę z podziemnego zbiornika, a dopiero potem wodę z kranu.
Bardziej inteligentne sterowanie: Harmonogram uwzględniający pogodę, wykrywanie wycieków i czasowanie oparte na strefach.
Ukryty sprzęt: Większość rur, pomp i okablowania jest zakopana lub schowana w obudowach, dzięki czemu ogród pozostaje uporządkowany.
Ten projekt pokazuje, jak urządzenia Shelly mogą wykraczać poza inteligentne domy — w stronę inteligentnych przestrzeni zielonych. Łącząc kreatywność DIY z automatyzacją Shelly, Steffen stworzył system nawadniania, który jest wydajny, skalowalny i doskonale wpisuje się w codzienne życie.
Projekt autorstwa: Steffen Berthold
